| 오일 그래버 (Oil Grabber)®
모델-8 |
기타 제품들을 보기
|
아바나키 모델-8의 오일 그래버는 물 및 수용액에서 기름을 제거하기 위한 신뢰성 있고 효율적인 장비입니다. 흔히 분리처리
자체만으로도 높은 순도의 물이 될때까지 기름을 제거할 수 있습니다. 액체의 특성에 따라서 다르지만 모델8 혼자만으로도
기름량을 물 백만당 5(5 P.P.M.) 이하로 감소시킬 수 있습니다. 이 장치를 여과처리 전의 공정에 이용할 수 있고 유착 시스템과 연결시킬수 있습니다.
모델8은 액체 표면으로부터 시간당 40 갤런(150 리터)까지 기름을 제거하도록 벨트와 닦개를 연속적으로 이용합니다. 모터와 활차
시스템 위에서 동작하는 벨트는 물 표면에서 기름을 잡기(분리) 위하여 혼탕된 액체사이를 움직입니다. 머리활차(head pulley) 위로 움직여 간 후에
벨트는 닦개 날개들(blade)과 병행으로 그 사이를 지나가면서 벨트의 양면에 의해 기름이 제거되어 밖으로 호스를 타고 배출됩니다. 꼬리활차(tail pulley)에는 플랜지가
있는데 이것에 의해 벨트의 내부 면 위에서 빠지지 않으면서 자유로 굴러가게 됩니다. 이것은 베어링이 필요없고 탱크에 고정될
필요도 없습니다. 만일 물결치는 조건이 존재한다면 꼬리활차가 빠지지 않도록 옵션적인 속박끈 및 틀(tether and cage assembly))을 조립하면 됩니다.
유수 분리는 물과 기름의 비중 및 표면 장력의 차이를 이용합니다. 이런 물리적 특성으로 하여 벨트는 액체의 표면으로
부터 기름과 다른 탄화수소 액체들을 끌어당기게 됩니다. 모델8은 1 피트(30 cm) 깊이의 얕은 깊이나 100 피트(30 M)의 깊은 탱크에서 쓸 수 있습니다.
신형의 모델8² 오일 그래버 에 대하여 더 보기
애니메이션 데모
장점
- 단일 장치로 기름을 흡착 후 끌어올려 분리한다
- 비싼 펌프가 필요없이 기름을 임의의 높이만큼 끌어올린다
- 액체의 표면이 오르 내리는 곳에서도 분리효율을 유지한다
- 1 피트(30 cm)의 얕은 깊이나 100 피트(30 미터)의 깊은데서 쓸 수 있다
- 대부분의 대상들에서 탱크를 수정하지 않아도 된다
- 옵션적인 꼬리활차 틀(tail pulley cage)과 속박끈을 이용하여 물결치는 액체에서도 동작한다
- 쉬운 설치 및 빠른 청소, 여기에 최소한의 유지보수
열악한 조건에 맞는 견고한 구조: 모델8은 여러해 견디도록 설계되였습니다. 적절한 구성으로 212F의 온도에 이르고 페하농도가
3부터 13에 이르기까지의 액체를 취급할 수 있습니다. 벨트는 당신의 구체적인 대상에 맞게 선택됩니다 (벨트 선택
페이지를 보기).
분리기 드라이브는 브론즈 기어들로 된 기름채운 기어 감속기와 볼 베어링으로 되어 있습니다. 이런 모터, 감속기, 및 분말도장처리된
용접물들이 모델8의 수명을 열악한 조건하에서도 상상히 길게 해줍니다.
대표적인 대상
모델8은 가장 광범하게 쓰이는 아바나키의 오일스키머 모델입니다. 이것의 크기와 제거능력은 대부분의 대상들에 적합합니다. 물 표면 위에 약간 희미하게
반짝거리는 경우로부터 기름층이 번들번들하도록 무겁게 덮힌 경우에 이르기까지 시간당 40 갤런(150리터)까지 효율적으로 기름을 제거합니다.
- 폐수통
- 부품 세척기
- 클런트 시스템
- 열처리용 액체
- 식품 처리 공장
- 주차장, 차고, 및 서비스 시설
- 집 밖의 못, 호수, 및 물웅뎅이
- 지하 탱크
- 배의 만곡부에 고인 물
- 항공기 서비스 지대 및 타맥 포장도로우의 빗물
- 트럭, 기관차, 및 다른 이동 장비들의 세척시설
특징
- 탱크 및 오수통 용으로 작은 구역만으로 해결한다
- 설치가 쉽다
- 고온에 견디는 능력이 있다
- 칩, 부스러기에 견디는 분말처리가 되있다
- 위험한 곳, 식품뷴야 급의 옵션 모델도 있다
- 커스텀 설계와 턴키방식의 시스템의 이용이 가능하다
- 최소한의 유지보수와 빠른 청소가 가능하다
오일 그래버-8 (Oil Grabber-8) 표준 모델들 :
|
No.
|
모 델
|
기술 사양 (Technical Specifications) : 벨트 사양에 따른 구분
|
|
1
|
오일 그래버 모델-8
(Oil Grabber-8)
대용량 오일 스키머
(벨트 타입)
|
1. 전원: 220V, 60 Hz
2. 1/3 HP motor with 150:1 reducer, yoke & chain assembly
3. 벨트 폭 : 20 cm
4. 벨트 길이 : 2 미터 : center to center
5. 벨트 재질 : ST Polymer belt
6. Hybrid ceramic wiper blade
7. 시간당 최대 오일 분리능 : 150 L |
|
2
|
1. 전원: 220V, 60 Hz
2. 1/3 HP motor with 150:1 reducer, yoke & chain assembly
3. 벨트 폭 : 20 cm
4. 벨트 길이 : 3 미터 : center to center
5. 벨트 재질 : ST Polymer belt
6. Hybrid ceramic wiper blade
7. 시간당 최대 오일 분리능 : 150 L
|
|
3
|
1. 전원: 220V, 60 Hz
2. 1/3 HP motor with 150:1 reducer, yoke & chain assembly
3. 벨트 폭 : 20 cm
4. 벨트 길이 : 3.5 미터 : center to center
5. 벨트 재질 : ST Polymer belt
6. Hybrid ceramic wiper blade
7. 시간당 최대 오일 분리능 : 150 L
|
|
4
|
1. 전원: 220V, 60 Hz
2. 1/3 HP motor with 150:1 reducer, yoke & chain assembly
3. 벨트 폭 : 20 cm
4. 벨트 길이 : 5 미터 : center to center
5. 벨트 재질 : ST Polymer belt
6. Hybrid ceramic wiper blade
7. 시간당 최대 오일 분리능 : 150 L
|
|
5
|
1. 전원: 220V, 60 Hz
2. 1/3 HP motor with 150:1 reducer, yoke & chain assembly
3. 벨트 폭 : 20 cm
4. 벨트 길이 : 5.5 미터 : center to center
5. 벨트 재질 : ST Polymer belt
6. Hybrid ceramic wiper blade
7. 시간당 최대 오일 분리능 : 150 L
|
|
6
|
1. 전원: 220V, 60 Hz
2. 1/3 HP motor with 150:1 reducer, yoke & chain assembly
3. 벨트 폭 : 20 cm
4. 벨트 길이 : 6 미터 : center to center
5. 벨트 재질 : ST Polymer belt
6. Hybrid ceramic wiper blade
7. 시간당 최대 오일 분리능 : 150 L
|
|
7
|
1. 전원: 220V, 60 Hz
2. 1/3 HP motor with 150:1 reducer, yoke & chain assembly
3. 벨트 폭 : 20 cm
4. 벨트 길이 : 6.5 미터 : center to center
5. 벨트 재질 : ST Polymer belt
6. Hybrid ceramic wiper blade
7. 시간당 최대 오일 분리능 : 150 L
|
|
8
|
1. 전원: 220V, 60 Hz
2. 1/3 HP motor with 150:1 reducer, yoke & chain assembly
3. 벨트 폭 : 20 cm
4. 벨트 길이 : 7 미터 : center to center
5. 벨트 재질 : ST Polymer belt
6. Hybrid ceramic wiper blade
7. 시간당 최대 오일 분리능 : 150 L
|
|
* 상기 이외의 모델 (소비자 주문에 따른 다양한 벨트 길이 공급, 작업 환경에 최적의 재질:
ST, Elastomer, CR steel, ST polymer, HT polymer, LFO polymer)들도 공급이 가능합니다.
사전에 문의 전화를 주시면 자세한 상담과 견적을 보내드립니다.
|
|

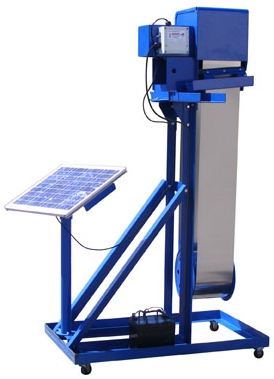

 - 태양광 발전 구동 모델 -
|
사례 연구
비디오
제품 사진
|
부품 세척기 대상에 대한 모델8
|
|
폴리비닐-보호막안의 모델8
|
특성값
| 기름 제거 속도: |
표준 꼬리활차로는 시간당 32 갤런 (120 리터).
고성능의 꼬리활차로는 시간당 40 갤런 (150 리터).
(제거 속도는 물에 있는 30비중의 기름에 기초한것임) |
| 꼬리활차: |
표준인가 혹은 고성능인가로 가른다
(고성능 옵션은 특허받은 꼬리활차 설계를 이용하는데
이것은 벨트 내부면에서의 기름 접착성을 개선하여
제거속도를 증가시킨다.) |
| 모터: |
분수형 마력, 전폐외선형, 115/230VAC,단상, 60Hz 에서 혹은
230/460 VAC, 3상, 60Hz 에서 동작하는 기어 모터.
옵션: 50Hz 전원; 방폭; 방적; 공기식; 및 워시다운 듀티 모터. |
| 벨트 너비: |
8 인치 (20 cm). |
| 벨트 길이: |
사용자 지정 ("벨트 선택"의 페이지를
참고해 주세요.) |
| 벨트 재료: |
당신의 구체적인 대상에 맞게 선택된다 (벨트 선택
페이지를 보기) |
| 닦개: |
니트릴 표준; CRV 옵션. 온도와 액체 양립성에 기초하여 닦개재료를 가른다.
("한계성능"을 보세요) |
| 설치 방법: |
표준: 기름을 빼는 스틸 채널을 커스텀으로 제공하는데 그에 대한 브래킷이 있음.
옵션: 3 인치 (7.5 cm) 의 NPT 수컷 파이프 고정품을 통해 기름 배출하도록 평면 설치. |
| 무게 1: |
꼬리활차 혹은 벨트가 없이 드라이브 부품 및 모터와 골조: 최대 82 파운드. (37 kg)
표준 꼬리활차: 10 파운드. (4.5
kg)
옵션적인 고성능 꼬리활차: 8 파운드. (3.6 kg)
4 피트. 내식성 스틸 벨트: 7 파운드.(3.2 kg)
(벨트무게는 실제적인 길이에 따라 다르다) |
| 옵션 (별도): |
- 평면 설치 키트
- 물결치는 액체에서 작동하기 위한 꼬리활차 틀과 속박끈
- 3인치 PVC 배출 파이프 키트
- 플로어 고정용 지지대
- 304 스테인리스 스틸 골조
- 열역학적으로 제어되는 히터들
(115/230VAC, 900 와트; 히터 덮개는 표준 드라이브 장치 커버를 대신한다.)
- 물없는 완벽한 기름을 위한 오일 컨센트레이터 (다음페이지에서 아바나카 오일 컨센트레이터를 보세요.)
- 배출 드람통의 흘러넘침을 막기 위한 띄우개식 신호등 스위치 (3/4 인치의 드럼통 마개에 맞는다)
- 바깥의 대상에서 오래 보호하기 위해 보강되는 폴리비닐-보호막
- 타이머 및 전기적 제어기들
|
한계 성능
닦개
| 액체의 온도 |
pH 3-5 (산성) |
pH 6-8 (중성) |
pH 9-13 (알칼리성) |
| 33F-180(0.5C - 82C) |
CRV |
니트릴 |
CRV |
| 181F-212F(83C-100C) |
CRV |
CRV |
CRV |
Belts
| 액체의 온도 |
pH 3-5 (산성) |
pH 6-8 (중성) |
pH 9-13 (알칼리성) |
| 33F-180(0.5C - 82C) |
CR 스틸, 엘라스토머, 폴리머 |
CR 스틸, 폴리머 |
폴리머, HT 폴리머 |
| 181F-212F(83C-100C) |
CR 스틸 |
CR 스틸 |
CR 스틸 |
표준 구성
표준적인 모델8로는 모터, 벨트 가드, 스프링 달린 조정가능한 닦개 날개 조립품, 분리기 벨트, 꼬리활차, 및 조립부품들이 제공됩니다.
사양상 주의점:
- 모델8은 UPS 로 선적 가능합니다.
- 여기에 밝히지 않은 동작조건들을 포함하여 권고사항들을 공장과 상담하기 바랍니다.
