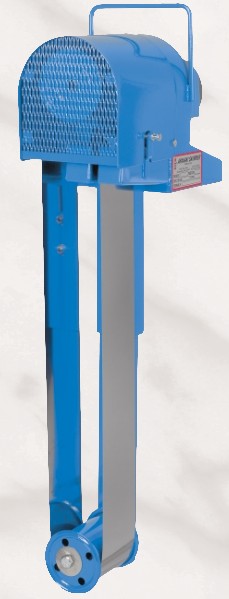

 토트-잇은 물에서 기름을 제거하는 신뢰성 있고 효율적인 장치로 설계되어 있고 특허가 등록되여 있습니다.
바로 설치 및 사용이 가능한 조립된 상태(RTU)의 장치로서, 가능한 모든 대상에 사용할 수 있습니다.
토트-잇은 벨트와 닦개(blade)를 연속 사용하여 액체표면에서 시간당 12 갤런(약 45 리터)의 속도로 기름을 제거합니다.
벨트는 혼합된 액체속에 잠긴 고정막대기에 장착된 모터와 도르레 시스템에 의해 작동합니다.
벨트는 상부 도르레에 의해 오일을 이송한 후 닦개날개(blade)사이로 병행으로 지나가면서 양면으로 기름을 제거하여 1.25 인치(3.175 cm) 직경의 호수를 통해 밖으로 배출합니다.
하부 도르레는 플랜지를 가지고 벨트의 내부면 위에서 빠지지 않고 자유로이 굴러가게 됩니다. 이것은 탱크에 고정할 필요가 없습니다.
유수 분리는 기름과 물사이의 비중 및 표면장력의 차이를 이용합니다. 이런 물리적인 특성으로 하여 벨트는 액체 표면으로부터
기름과 기타 탄화수소 액체들을 흡착하게 됩니다.
토트-잇은 특히 부품 세척과 기계가공 장비, 머시닝 센터 같은 대상들에 적합합니다.
세척탱크에서 표면의 기름을 제거함으로서 부품들을 회수할 때 다시 기름이 묻지 않도록 합니다.
쿨런트 탱크에서 부유기름을 제거하여 절삭과정에 시용되는 기름에 의해 발생하는 연기나 가스가 많이 생기지 않도록 합니다.
이것은 또한 탱크에서 박테리아 성장을 감소시켜 냄새가 나지 않도록 합니다.
특징
- 물에서 기름을 제거하는 가장 쉬은 방법이다.
- 포터블 타입 : 토트-잇을 현장으로 쉽게 손으로 나를 수 있다
- 부유기름을 제거하여 쿨런트를 절약한다
- 부품의 세척수를 보존하고 부품을 세척탱크에서 꺼낼 때 기름이 다시 묻지 않게 한다
- 분무기 노즐과 휠터의 막힘을 방지한다
- 액체(쿨런트, 오일류 등) 처리 비용을 낮추고 폐수에 관한 정부의 요구조건을 만족시키는데 일조한다
- 분리한 기름을 재생하거나 윤활유 혹은 연료로 다시 쓸 수도 있다
- 기름을 효율적으로 제거하기 위해 2 인치(5 cm) 혹은 4 인치(10 cm) 너비의 벨트를 선택하여 사용할 수 있다
장점
- 포터블 타입 : 하나의 토트-잇을 한 장소에서 다른 장소로 쉽게 움직이면서 많은 현장에 이용한다
- 36 파운드(약 16 Kg)의 가벼운 무게로서 휴대용의 간편한 장치이다
- 단일 장치(일체형)로 기름을 끌어올리고 분리한다
- 표면이 물결치는 액체에도 효율적으로 사용할 수 있습니다.
- 몇 인치 정도의 얕은 탱크에서도 쓸수 있다
- 대부분의 대상들에서 탱크를 변경하지 않고 사용할 수 있습니다.
- 액체 표면이 오르내리는 경우에도 오일분리 효율을 유지한다
- 쉬운 설치 및 빠른 청소, 최소한의 유지보수
열악한 조건에 맞는 튼튼한 구조: 토트-잇은 수 년 이상을 견디도록 설계되였습니다. 벨트는 작업장의 상황에 맞게 선택합니다.(벨트 선택 페이지를 보기)
강력한 동력의 트레인으로 토트-잇은 아주 열악한 조건에서도 작동을 유지합니다.
적절한 구성으로 토트-잇은 212F(섭씨 100도) 온도까지의 액체 및 3 부터 13 까지의 페하농도(pH)의 액체를 처리할 수 있습니다.
쓰이는 곳
토트-잇은 간편한 휴대용의 장치이므로 그의 이점을 이용할 수 있도록 여러 탱크들이 있는 다음의 대상들에 맞게 설계되였습니다.
이것은 또한 작은 부품들의 세척기나 기계가공 센터의 클런트 탱크들과 같이 제한된 접근 면적을 가진 영구적인 시설들에서도 사용할 수 있습니다.
대표적인 대상들로는 다음과 같습니다:
- 폐수통
- 부품 세척기
- 쿨런트 시스템
- 열처리 액체
- 식품 처리 공장
- 주차장, 차고, 및 서비스 시설
- 항공기 서비스 지역 및 타맥포장도로우의 빗물
- 트럭, 기관차, 및 기타 이동 장비의 세척 시설
사례 연구
동화상 데모
비디오
제품 사진
|
실제로 휴대가능한 토트잇
|
 |
|
폐수 재생 탱크에 설치한것
|
토트-잇 (Tote-It) 표준 모델들 :
|
No.
|
모 델
|
기술 사양 (Technical Specifications) : 벨트 사양에 따른 구분
|
|
1
|
토트-잇
(Tote-It)
中용량의 포터블 타입
오일 스키머
(벨트 타입)
| 1. 전원: 220V, 60 Hz
2. 모터 : Fractional HP gear motor
3. 벨트 폭 : 10cm 또는 5 cm
4. 벨트 길이 : 45cm : center to center
5. 벨트 재질 : ST Polymer 벨트 또는 SUS CR 벨트
6. 표준 blade 또는 특수 blade
7. 시간당 최대 오일 분리능 : 22.8 ~ 45.6 LPH(Liter per Hour) |
|
2
|
1. 전원: 220V, 60 Hz
2. 모터 : Fractional HP gear motor
3. 벨트 폭 : 10cm 또는 5 cm
4. 벨트 길이 : 60cm : center to center
5. 벨트 재질 : ST Polymer 벨트 또는 SUS CR 벨트
6. 표준 blade 또는 특수 blade
7. 시간당 최대 오일 분리능 : 22.8 ~ 45.6 LPH(Liter per Hour)
|
|
3
|
1. 전원: 220V, 60 Hz
2. 모터 : Fractional HP gear motor
3. 벨트 폭 : 10cm 또는 5 cm
4. 벨트 길이 : 1.5M : center to center
5. 벨트 재질 : ST Polymer 벨트 또는 SUS CR 벨트
6. 표준 blade 또는 특수 blade
7. 시간당 최대 오일 분리능 : 22.8 ~ 45.6 LPH(Liter per Hour)
|
|
4
|
1. 전원: 220V, 60 Hz
2. 모터 : Fractional HP gear motor
3. 벨트 폭 : 10cm 또는 5 cm
4. 벨트 길이 : 3M : center to center
5. 벨트 재질 : ST Polymer 벨트 또는 SUS CR 벨트
6. 표준 blade 또는 특수 blade
7. 시간당 최대 오일 분리능 : 22.8 ~ 45.6 LPH(Liter per Hour)
|
|
* 상기 이외의 모델 (소비자 주문에 따른 다양한 벨트 길이 공급, 작업 환경에 최적의 재질:
ST, Elastomer, CR steel, ST polymer, HT polymer, LFO polymer)들도 공급이 가능합니다.
사전에 문의 전화를 주시면 자세한 상담과 견적을 보내드립니다.
|
특성값
| 기름 제거 속도: |
4 인치 (10 cm) 너비의 벨트로 시간당 12 갤런 (45.6 리터)
2 인치 (5 cm) 너비의 벨트로 시간당 6 갤런 (22.8 리터)
(제거속도는 물에서 30 비중의 기름에 기초하였음) |
| 모터: |
분수형 마력 기어 모터(fractional HP gear motor), 115/220VAC, 60 Hz |
| 벨트 너비: |
4 인치 (10 cm) 혹은 2 인치 (5 cm) 로 가른다 |
| 벨트 길이: |
18 인치의 표준 길이로부터 5 피트 중심으로부터 중심까지 (최대길이 10 피트-3M) |
| 벨트 재료: |
당신의 구체적인 대상에 맞게 선택합니다.(벨트 선택 페이지를 보기) |
| 닦개: |
니트릴 표준; CRV 고무; 자기/UHMW 하이브리드 및 옵션적인 스테인리스 스틸.
온도와 유체의 양립성에 기초하여 닦개 재료를 정한다. |
| 설치 방법: |
1.25 인치 ID 의 호스로 기름을 배출하도록 평면 베이스에 설치한다. 설치도면을 보세요. |
| 설치면적: |
설치도면을 보세요. |
| 무게: |
고정막대기, 꼬리활차, 및 스틸 벨트를 포함한 조립품 전체:
2 인치(5cm) : 평균 34 파운드. (15.4 kg)
4 인치(10cm) : 평균 36 파운드. (16.3 kg)
( 주의: 옵션적인 호스 w/클럼프 및 어댑터의 무게 2 파운드. (0.9 kg) ) |
| 옵션 (별도): |
- 배출 호스 키트
- 물기 없는 완벽한 기름 배출을 위한 오일 컨센트레이터™ (다음 페이지의 설명을 보세요)
- 저장통 받침대
- 5 피트 이상의 특수 벨트 길이. 중심에서 중심(center to center)
- 304 스테인리스 스틸 골조
- 타이머
- 레벨 스위치
- 공기식 및 특수 전기적 모터들
|
한계 성능
닦개(blade)
| 액체 온도 |
pH 3-5 (산성) |
pH 6-8 (중성) |
pH 9-13 (알칼리성) |
| 33F-180(0.5C - 82C) |
CRV |
니트릴 |
CRV |
| 181F-212F(83C-100C) |
CRV |
CRV |
CRV |
벨트(belt)
| 액체 온도 |
pH 3-5 (산성) |
pH 6-8 (중성) |
pH 9-13 (알칼리성) |
| 33F-180(0.5C - 82C) |
CR 스틸, 엘라스토머, 폴리머 |
CR 스틸, 폴리머 |
폴리머, HT 폴리머 |
| 181F-212F(83C-100C) |
CR 스틸 |
CR 스틸 |
CR 스틸 |
